產品概述：

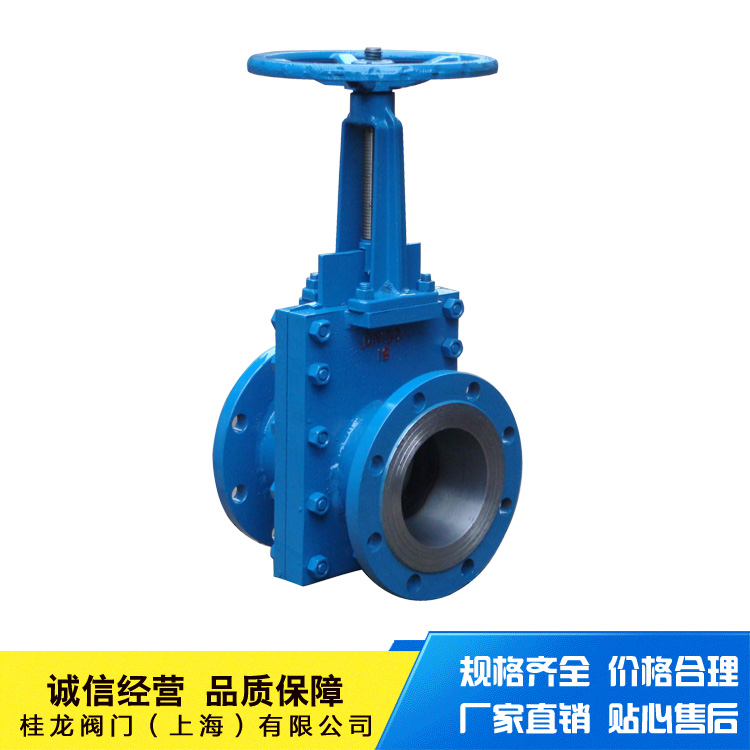

礦漿閥ZSK又稱三片式礦漿閥。由閘板和左右密封板，組成了三片式動密封副，使閥腔容積減少到幾乎為零。因此，解決了顆粒泥漿閥及其它老式的礦漿閥，由于礦漿沉積造成開、關不到位及穿孔、拆裝不便等問題。同時也減少了過流部件的磨蝕，并具有良好的開、關密封性，全部易損件都集中在這三片板上，當需要更換其中零件時，只要拆開上閥板，便可隨時更換，解決了顆粒泥漿閥閘板穿孔，零件損壞后拆裝不便的問題。根據管道壓力不同，可選用手動、電動裝置和液動裝置。
礦漿閥因應用于礦山上而得名，采用三片式組合而成，由鑄造閥體和兩片法蘭焊接而成，硬質合金密封面和不銹鋼閘板，具有結構合理，操作方便，開啟快捷，具有耐磨、耐腐蝕、使用壽命長、互換性強，裝配方便，維護費用低，經濟效益高，密封可靠，桂龍閥門生產的礦漿閥適用于礦山、船舶、冶金、煤炭、化工、電廠等行業的顆粒物料輸送管道的截止，是目前國內漿體輸送系統理想的閥門。
技術參數：
產品用途：礦漿閥用于礦山，鋼鐵，冶金，選礦，電站及污水處理等。
適用介質：泥漿，礦漿、煤漿、船舶、污水及渣水混合物
公稱壓力：0.6-2.5MPa、150Lb
公稱通徑：DN100-1000mm
適用溫度：-38-+425℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏） 配套附件：安裝法蘭
傳動方式：手動 傘齒輪 電動 氣動 液動
三、應用規范:
1、設計制造按GB12235-59
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
主要零部件材料:
|
零件名稱
|
閥體/閥蓋
|
閥瓣
|
閥桿
|
閥桿螺母
|
填料
|
墊片
|
|
材料
|
CF8
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
|
銅合金
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
主要連接尺寸：
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
|
